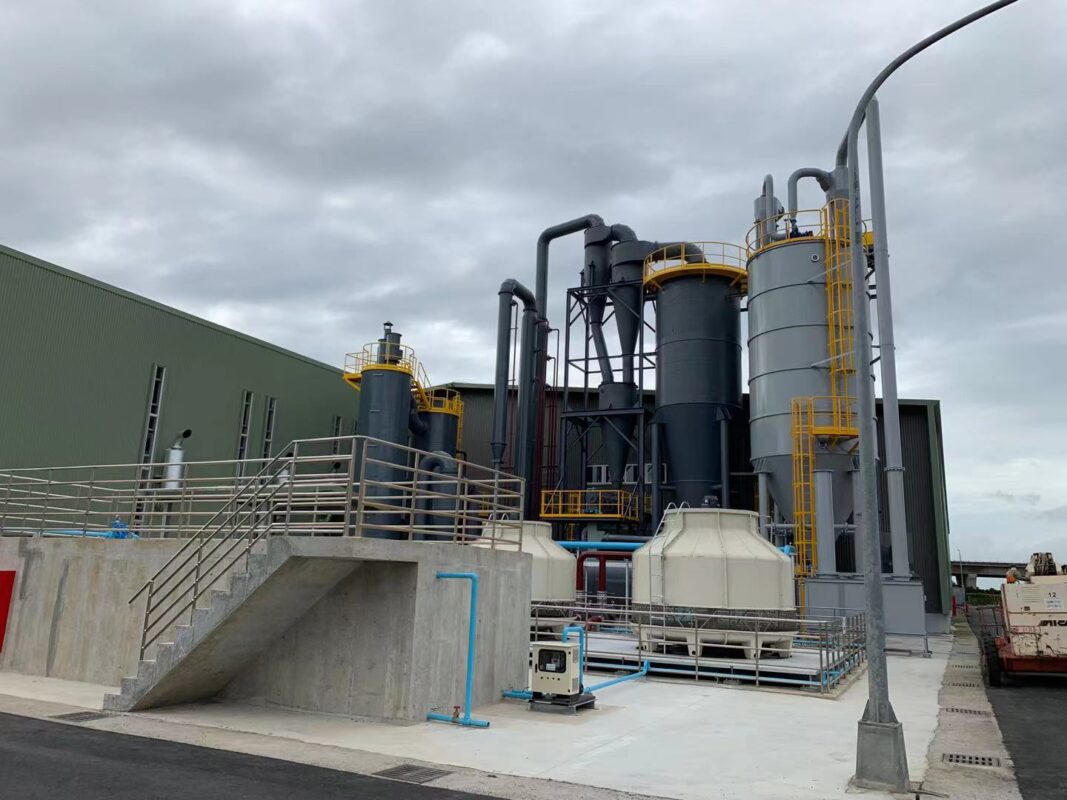

hệ thống phát điện khí hóa sinh khối CFBG 1

he thong phat dien khi hoa sinh khoi CFBG 2

he thong phat dien khi hoa sinh khoi CFBG 3

Hệ Thống Phát Điện Khí Hóa Sinh Khối CFBG

Danh mục: Hệ Thống Khí Hóa Sinh Khối, Hệ Thống Và Công Nghệ Từ khóa: hệ thống CFBG, hệ thống phát điện khí hóa sinh khối CFBG, hệ thống phát điện sinh khối CFBG, hệ thống sinh khối CFBG, khí hóa sinh khối CFBG, sinh khối CFBG

Mô tả
Đánh giá (0)

Hệ thống phát điện khí hóa sinh khối CFBG là 1 trong 4 hệ thống khí hóa sinh khối do Greenblue cung cấp cho nhà máy điện sinh khối, có công suất phát điện từ 200kw – 2000kw.

Nội dung

Lưu đồ hệ thống phát điện khí hóa sinh khối CFBG (CFBG- Circulating Fluidized Bed Gasifier)

1. Kho chứa sinh khối 2. Băng tải sinh khối 3. Thùng đệm sinh khối 4. Thiết bị khí hóa sinh khối 5. Máy hút bụi lốc xoáy 6. Bộ lọc khí 7. ESP 8. Máy lọc khí 9. Máy sấy khí 10. Quạt gió 11. Bình đệm 12. Ngọn lửa khí 13 Khí Máy phát điện

Nhận Tư Vấn và báo giá

Thông số kỹ thuật của Hệ thống phát điện khí hóa sinh khối CFBG

Model	FBG 200C	400 CFBG	500 CFBG	600 CFBG	800 CFBG	1000 CFBG	1200CFBG	1500CFBG	2000CFBG
Công suất định mức (kw)	200	400	500	600	800	1000	1200	1500	2000
Tần suất định mức	50/60Hz
Điện áp định mức (V)	220 / 400 / 440 / 6300 / 6600 / 11000 /13800
Mô hình khí hóa	CFBG200	CFBG400	CFBG500	CFBG600	CFBG800	CFBG1000	CFBG1200	CFBG1500	CFBG2000
Loại khí hóa	Thiết bị khí hóa tầng sôi tuần hoàn (CFBG)
Yêu cầu độ ẩm sinh khối	≤20%（cơ sở ướt）
Yêu cầu kích thước sinh khối	≤8-15mm
Tiêu thụ sinh khối (Kg/giờ)	200-360	400-720	500-900	600-1080	800-1440	1000-1800	1200-2160	1500-2700	2000-3600
Sản xuất khí (Nm ³ /h)	500-600	1000-1200	1250-1500	1500-1800	2000-2400	2500-3000	3000-3600	3750-4500	5000-6000
Loại xả tro	Loại tro khô
Loại lọc khí	Hệ thống lọc khí kiểu bán khô POWERMAX
Giá trị nhiệt của khí	1200-1300Kcal/Nm3
Thành phần khí	CO-12~18%, CO2-10~16%, CH4-4~8% H2-3~7% CnHm-1~1,4% O2-0,5~1,2% N2-54~60%
Mô hình của Gensent	100GFLS	400GFLS	500GFLS	300GFLS	400GFLS	1000GFLS	400GFLS	500GFLS	1000GFLS
Số lượng máy phát điện	2	1	1	2	2	1	3	3	2

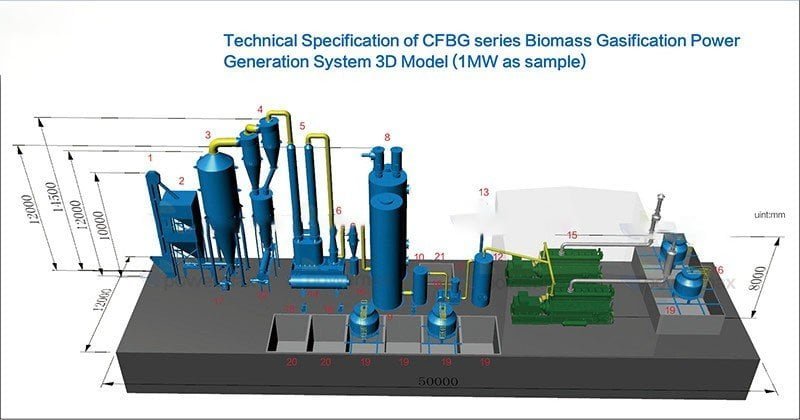

Sơ đồ hệ thống sinh khối CFBG

Sơ đồ hệ thống phát điện khí hóa sinh khối CFBG 2

1. Thang máy	8.ESP	15. Bộ tạo khí
2. Thùng đựng thức ăn	9. Máy làm mát gián tiếp	16. Tháp giải nhiệt
3. Bộ khí hóa	10. Dụng cụ bắt giọt nước	17. Máy thổi khí
4. Lốc xoáy	11. Máy thổi rễ	18. Máy bơm nước
5. Loại bỏ bụi loại ống	12. Bể đệm	19. Bể nước làm mát
6.Venturi	13.Vent Can & Gas Flare	20. Bể nước ngưng tụ
7. Máy tách thủy lực lốc xoáy	14. Bộ trao đổi nhiệt dạng ống	21.Bể chứa nhựa đường 22.Ổ cắm than sinh học

Sơ đồ hệ thống phát điện khí hóa sinh khối CFBG 1 — Sơ đồ hệ thống phát điện khí hóa sinh khối CFBG

Nhận Tư Vấn và báo giá

Quy trình hóa khí sinh khối

Bước 1: Khí hóa sinh khối

chuyển đổi sinh khối thành khí tổng hợp.

Bước 2: tinh chế khí tổng hợp

Khí sản xuất từ lò khí hóa thường chứa các chất gây ô nhiễm bao gồm bụi, than cốc, nhựa đường, v.v. Các chất gây ô nhiễm sẽ được loại bỏ bằng hệ thống làm sạch để đảm bảo bình thường hoạt động của động cơ xăng.

Bước 3: Tạo ra năng lượng

Khí thải ở nhiệt độ cao có thể được tái sử dụng bằng nồi hơi nhiệt thải để tạo ra hơi nước hoặc nước nóng cho mục đích dân dụng hoặc công nghiệp. Tua bin hơi cũng có thể được xem xét để tạo ra một nhà máy điện chu trình hỗn hợp hơi nước, điều này sẽ làm tăng tổng hiệu suất.
