Khí Tổng Hợp Cho Nồi Hơi Và Lò Lung

Syngas for boilers & Kilns (Khí Tổng Hợp Cho Lò Hơi – Lò Nung)

Syn-gas (hay còn gọi là khí tổng hợp) là một loại khí được sản xuất bằng cách kết hợp các nguyên liệu như than đá, dầu mỏ, khí đốt hoặc sinh khối với một lượng oxy hoặc hơi nước. Quá trình sản xuất syn-gas được gọi là gasification. Syn-gas có thành phần chính là hidro (H2) và carbon monoxide (CO), cùng với một số khí khác như metan (CH4), nitơ (N2) và CO2.

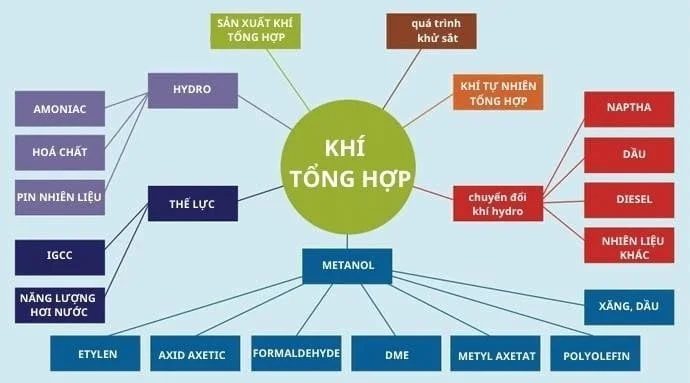

Khí tổng hợp nhiên liệu linh hoạt và có thể tái tạo

Syn-gas được sử dụng trong nhiều ứng dụng công nghiệp, như sản xuất nhiên liệu, sản xuất hóa chất, sản xuất điện và nhiều ứng dụng khác.

Hệ Thống Của Khí Tổng Hợp Cho Nồi Hơi, Lò Nung

Lưu đồ hệ thống phát điện khí hóa sinh khối UFBG (UFBG- Updraft Fixed Bed Biomass Gasifier)

sơ đồ hệ thống phát điện khí hóa sinh khối UFBG 1

1. Kho chứa sinh khối 2. Băng tải sinh khối 3. Thiết bị khí hóa sinh khối 4. Máy hút bụi lốc xoáy 5. Máy làm mát không khí 6. Máy làm mát khí 7. ESP 8. Máy làm mát khí 9. Máy sấy khí 10. Bình đệm 11. Ống loe khí 12. Bộ tạo khí 13 .quạt gió

Nhận Tư Vấn và báo giá

Thông số kỹ thuật của Hệ thống khí hóa sinh khối UFBG

Model	50UFBG	100UFBG	200UFBG	300UFBG	400UFBG	500UFBG	600UFBG	800UFBG	1000UFBG	1200UFBG	1500UFBG	2000UFBG
Công suất định mức (kw)	50	100	200	300	400	500	600	800	1000	1200	1500	2000
Tần suất định mức	50/60 Hz
Điện áp định mức (V)	220 / 400 / 440 / 6300 / 6600 / 11000 /13800
Mô hình khí hóa	FG50	UFBG100	UFBG200	UFBG300	UFBG400	UFBG500	UFBG600	UFBG800	UFBG1000	UFBG1200	UFBG1500	UFBG2000
Loại khí hóa	Updraft Bộ khí hóa giường cố định
Yêu cầu độ ẩm sinh khối	≤20~35%（cơ sở ướt）
Yêu cầu kích thước sinh khối	Đường kính 20 mm-80mm; Chiều dài 10-80mm;
Tiêu thụ sinh khối (Kg/giờ)	50-100	100-200	200-400	300-600	400-800	500-1000	600-1200	800-1600	1000-2000	1200-2400	1500-3000	2000-4000
Sản xuất khí (Nm ³ /h)	125-150	250-300	500-600	750-900	1000-1200	1250-1500	1500- 1800	2000-2400	2500-3000	3000-3600	3750-4500	5000-6000
Loại xả tro	Loại tro ướt/ Loại tro khô
Loại lọc khí	Hệ thống lọc khí loại khô
Giá trị nhiệt của khí	≥1100-1200Kcal/Nm3
Thành phần khí	CO-16~21%, CO2-5~11%, CH4-4~6% H2-10~12% N2-54~60%
Mô hình của Gensent	50GFLS	100GFLS	100GFLS	300GFLS	400GFLS	500GFLS	300GFLS	400GFLS	1000GFLS	400GFLS	500GFLS	1000GFLS
Số lượng máy phát điện	1	1	2	1	1	1	2	2	1	3	3	2

Lưu đồ hệ thống sinh khối UFBG

sơ đồ hệ thống phát điện khí hóa sinh khối UFBG 3

1. Thang máy	8. Quạt tăng áp	15. Máy thổi khí
2. Bộ khí hóa	9. Máy làm mát gián tiếp	16. Tháp giải nhiệt
3.Cơn lốc	10. Dụng cụ bắt giọt nước	17. Máy bơm nước
4. Máy làm mát không khí	11. Chảy máu nước	18. Bể nước làm mát
5. Máy làm mát gián tiếp	12. Ngọn lửa gas	19. Bể hắc ín
6.ESP	13. Bể đệm	20. Bể nước ngưng tụ
7. Con dấu cách ly	14. Bộ tạo khí	21. Ổ cắm than sinh học

Lưu đồ hệ thống phát điện khí hóa sinh khối CFBG (CFBG- Circulating Fluidized Bed Gasifier)

1. Kho chứa sinh khối 2. Băng tải sinh khối 3. Thùng đệm sinh khối 4. Thiết bị khí hóa sinh khối 5. Máy hút bụi lốc xoáy 6. Bộ lọc khí 7. ESP 8. Máy lọc khí 9. Máy sấy khí 10. Quạt gió 11. Bình đệm 12. Ngọn lửa khí 13 Khí Máy phát điện

Nhận Tư Vấn và báo giá

Thông số kỹ thuật của Hệ thống phát điện khí hóa sinh khối CFBG

Model	FBG 200C	400 CFBG	500 CFBG	600 CFBG	800 CFBG	1000 CFBG	1200CFBG	1500CFBG	2000CFBG
Công suất định mức (kw)	200	400	500	600	800	1000	1200	1500	2000
Tần suất định mức	50/60Hz
Điện áp định mức (V)	220 / 400 / 440 / 6300 / 6600 / 11000 /13800
Mô hình khí hóa	CFBG200	CFBG400	CFBG500	CFBG600	CFBG800	CFBG1000	CFBG1200	CFBG1500	CFBG2000
Loại khí hóa	Thiết bị khí hóa tầng sôi tuần hoàn (CFBG)
Yêu cầu độ ẩm sinh khối	≤20%（cơ sở ướt）
Yêu cầu kích thước sinh khối	≤8-15mm
Tiêu thụ sinh khối (Kg/giờ)	200-360	400-720	500-900	600-1080	800-1440	1000-1800	1200-2160	1500-2700	2000-3600
Sản xuất khí (Nm ³ /h)	500-600	1000-1200	1250-1500	1500-1800	2000-2400	2500-3000	3000-3600	3750-4500	5000-6000
Loại xả tro	Loại tro khô
Loại lọc khí	Hệ thống lọc khí kiểu bán khô POWERMAX
Giá trị nhiệt của khí	1200-1300Kcal/Nm3
Thành phần khí	CO-12~18%, CO2-10~16%, CH4-4~8% H2-3~7% CnHm-1~1,4% O2-0,5~1,2% N2-54~60%
Mô hình của Gensent	100GFLS	400GFLS	500GFLS	300GFLS	400GFLS	1000GFLS	400GFLS	500GFLS	1000GFLS
Số lượng máy phát điện	2	1	1	2	2	1	3	3	2

Sơ đồ hệ thống sinh khối CFBG

Sơ đồ hệ thống phát điện khí hóa sinh khối CFBG 2

1. Thang máy	8.ESP	15. Bộ tạo khí
2. Thùng đựng thức ăn	9. Máy làm mát gián tiếp	16. Tháp giải nhiệt
3. Bộ khí hóa	10. Dụng cụ bắt giọt nước	17. Máy thổi khí
4. Lốc xoáy	11. Máy thổi rễ	18. Máy bơm nước
5. Loại bỏ bụi loại ống	12. Bể đệm	19. Bể nước làm mát
6.Venturi	13.Vent Can & Gas Flare	20. Bể nước ngưng tụ
7. Máy tách thủy lực lốc xoáy	14. Bộ trao đổi nhiệt dạng ống	21.Bể chứa nhựa đường 22.Ổ cắm than sinh học
