Hệ Thống Phát Điện Khí Hóa Sinh Khối TFBG

Danh mục: Hệ Thống Khí Hóa Sinh Khối, Hệ Thống Khí Hóa Chất Thải, Hệ Thống Và Công Nghệ Từ khóa: hệ thống hóa khí sinh khối TFBG, hệ thống hóa khí TFBG, hệ thống sinh khối TFBG, hệ thống TFBG, nhà máy điện sinh khối TFBG, nhà máy điện TFBG

Mô tả
Đánh giá (0)

Hệ thống phát điện khí hóa sinh khối TFBG là 1 trong 4 hệ thống khí hóa sinh khối do Greenblue cung cấp cho nhà máy điện sinh khối, có công suất phát điện từ 50kw – 2000kw.

Nội dung

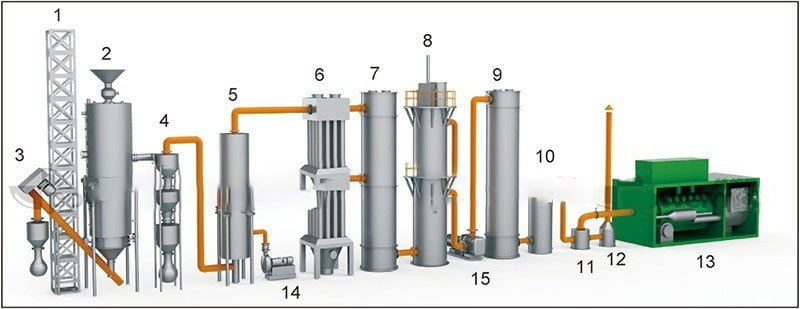

Lưu đồ hệ thống phát điện khí hóa sinh khối TFBG (TFBG-Twin-Fire Fixed Bed Gasifer)

Lưu đồ hề thống phát điện sinh khối TFBG

1. Bộ sạc Skip 2. Bộ khí hóa sinh khối 3. Bộ thải tro khô 4. Bộ hút bụi lốc xoáy 5. Bộ trao đổi nhiệt khí nóng

6. Bộ làm mát không khí 7. Bộ làm mát khí 8. ESP 9. Bộ làm mát khí 10. Máy sấy khí 11. Bình đệm 12. Ống loe khí

13. Bộ tạo khí 14. Quạt gió 15. Máy nén khí

Nhận Tư Vấn và báo giá

Thông số kỹ thuật của Hệ thống phát điện khí hóa sinh khối TFBG

Modal	50TFBG	100 TFBG	200 TFBG	300 TFBG	400 TFBG	500 TFBG	600 TFBG	800 TFBG	1000 TFBG	1200 TFBG	1500 TFBG	2000 TFBG
Công suất định mức (kw)	50	100	200	300	400	500	600	800	1000	1200	1500	2000
Tần suất định mức	50/60 Hz
Điện áp định mức (V)	220 / 400 / 440 / 6300 / 6600 / 11000 /13800
Mô hình khí hóa	TFBG50	TFBG100	TFBG200	TFBG300	TFBG400	TFBG500	TFBG600	TFBG800	TFBG1000	TFBG1200	TFBG1500	TFBG2000
Loại khí hóa	Máy khí hóa giường cố định hai ngọn lửa
Yêu cầu độ ẩm sinh khối	≤20~35%（cơ sở ướt）
Yêu cầu kích thước sinh khối	Đường kính 20 mm-80mm; Chiều dài 10-80mm;
Tiêu thụ sinh khối (Kg/giờ)	50-100	100-200	200-400	300-600	400-800	500-1000	600-1200	800-1600	1000-2000	1200-2400	1500-3000	2000-4000
Sản xuất khí (Nm ³ /h)	125-150	250-300	500-600	750-900	1000-1200	1250-1500	1500-1800	2000-2400	2500-3000	3000-3600	3750-4500	5000-6000
Loại xả tro	Loại tro ướt/ Loại tro khô
Loại lọc khí	Hệ thống lọc khí loại khô
Giá trị nhiệt của khí	≥1200Kcal/Nm3
Thành phần khí	CO-15~20%, CO2-8~12%, CH4-tối đa 3% H2-15~20% N2-45~50%
Mô hình của Gensent	50GFLS	100GFLS	100GFLS	300GFLS	400GFLS	500GFLS	300GFLS	400GFLS	1000GFLS	400GFLS	500GFLS	1000GFLS
Số lượng máy phát điện	1	1	2	1	1	1	2	2	1	3	3	2

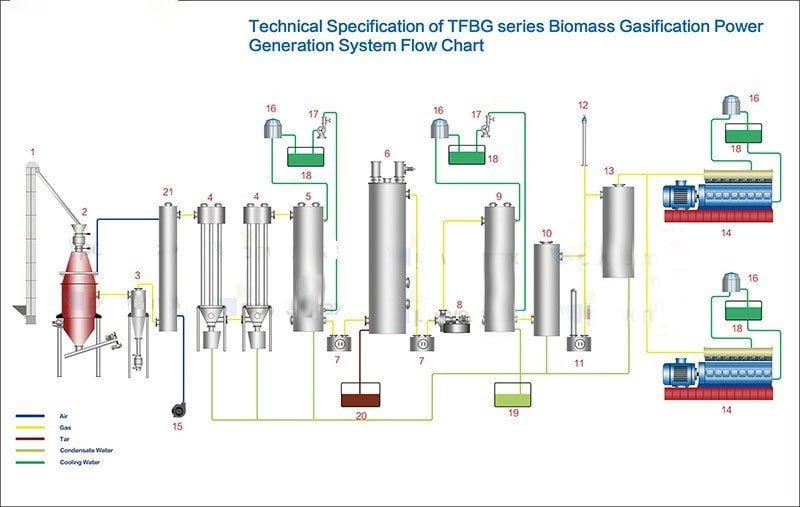

Lưu đồ hệ thống sinh khối TFBG

sơ đồ hệ thống phát điện khí hóa sinh khối TFBG 3 — lưu đồ hệ thống phát điện khí hóa sinh khối TFBG 3

1. Thang máy	8. Quạt tăng áp	15. Máy thổi khí
2. Bộ khí hóa	9. Máy làm mát gián tiếp	16. Tháp giải nhiệt
3.Cơn lốc	10. Dụng cụ bắt giọt nước	17. Máy bơm nước
4. Máy làm mát không khí	11. Chảy máu nước	18. Bể nước làm mát
5. Máy làm mát gián tiếp	12. Ngọn lửa gas	19. Hồ nước ngưng tụ
6.ESP	13. Bể đệm	20.Xe tăng Tar
7. Con dấu cách ly	14. Bộ tạo khí	21. Bộ trao đổi nhiệt không khí nóng

so do he thong phat dien khi hoa sinh khoi TFBG 2

Nhận Tư Vấn và báo giá

Quy trình hóa khí sinh khối

Bước 1: Khí hóa sinh khối

chuyển đổi sinh khối thành khí tổng hợp.

Bước 2: tinh chế khí tổng hợp

Khí sản xuất từ lò khí hóa thường chứa các chất gây ô nhiễm bao gồm bụi, than cốc, nhựa đường, v.v. Các chất gây ô nhiễm sẽ được loại bỏ bằng hệ thống làm sạch để đảm bảo bình thường hoạt động của động cơ xăng.

Bước 3: Tạo ra năng lượng

Khí thải ở nhiệt độ cao có thể được tái sử dụng bằng nồi hơi nhiệt thải để tạo ra hơi nước hoặc nước nóng cho mục đích dân dụng hoặc công nghiệp. Tua bin hơi cũng có thể được xem xét để tạo ra một nhà máy điện chu trình hỗn hợp hơi nước, điều này sẽ làm tăng tổng hiệu suất.
